[2019] 스위스 하이엔드, Orpheus 신형 Heritage 시스템 시연

오디오엑스포서울 2019가 오는 11월 30일, 12월 1일 코엑스에서 펼쳐지는데, 이 전시회에서는 다양한 하이엔드 오디오가 선보인다. 이 중 스위스의 하이엔드 메이커 오르페우스(Orpheus)의 신형 헤리티지(Heritage) 시스템이 총출동하여 초고가의 하이엔드 사운드를 선보인다.

이 시스템은 Heritage SACD, Heritage DAC, Heritage 프리앰프, Heritage Ultimate 파워앰프로 구성된다.

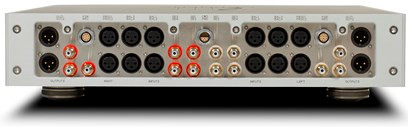

Orpheus Heritage 프리앰프

프리 앰프 Heritage는 Orpheus의 최신 제품이다. 실제로 토폴로지는 항상 듀얼 모노이므로 오른쪽과 왼쪽의 전원 공급 장치가 완전히 분리되어 있다. 또한 PSU(Power Supply Unit)가 온도 드리프트를 최소화하면서 출력에 더 많은 전력을 공급할 수 있도록 전자 장치가 개정되었다. 왼쪽, 오른쪽 및 디지털 접지는 단일 지점에서만 연결되며, 전원 공급 장치는 다른 오디오 시스템과 물리적으로 분리되어 대체 전류를 교정하며 사용되는 변압기 및 다이오드에 의해 유발되는 교란을 줄인다. 변압기가 공급하는 총 전력은 350VA에 이른다. 디지털 및 아날로그 전압의 권선은 완전히 분리되어 있으며, 각면에는 전압을 적절히 정류하고 리플 노이즈를 제한하기 위해 55mF보다 큰 정전 용량 저장소가 있다. 필요한 경우 모든 접지를 함께 연결하기 위해 PSU 후면에 접지 커넥터가 있다.

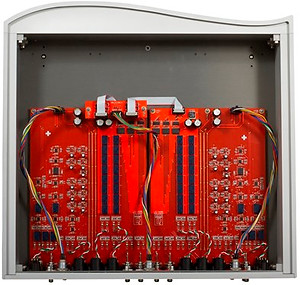

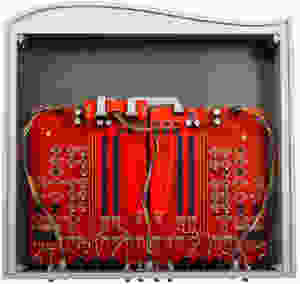

새로운 PSU를 사용하면 동일한 Heritage 라인의 컨버터 및 프리 앰프에 충분한 전력을 동시에 제공 할 수 있다. 이 장치는 RC 제어를위한 적외선 수신기와 4.3”TFT-LCD 컬러 스크린을 통합하여 중요한 데이터를 모두 표시한다. 오디오 장치의 제어는 전원 공급 장치 내부에서 디지털 방식으로 이루어지며 오디오 장치 내부의 아날로그와 디지털 전자 장치 간의 모든 상호 작용을 피한다. 보드 당 3개의 금박 스트립은 전자 보드의 전체 표면에 효율적으로 전력을 전달한다. 오디오 신호 경로의 각 부분에 대해 저전력 공급 장치가 제공되어 로컬로 전압을 조절한다. 더 나은 동적 사양을 위해 오디오 경로가 최적화 되었다.

PSU Heritage는 세련된 처리 된 알루미늄 상자 하나로 구성됩니다. 전면 패널은 IR 수신기, 대기 LED, LCD 화면 및 조명 로고로 구성되어 있으며 명령 버튼은 장치의 오른쪽에 있다. 장치를 켜면 아름다운 백라이트가 로고를 비추고 장치 작동 준비가 완료되었음을 사용자에게 알려준다. 완벽한 작동 조건을 보장하기 위해 방열을 최적화하기 위해 방열판이 장치 내부에 깔끔하게 통합되었다. 알루마이트 처리 된 알루미늄 예술 작품은 크기가 높고 세련되고 세련된 곡선이 돋보이는 뛰어난 사양으로 기존의 프리 앰프와 현저히 차별화된다고 한다.

Orpheus Heritage Ultimate 파워앰프(오디오엑스포서울 2019 국내최초공개)

Orpheus Heritage SACD

Heritage SACD는 시장에 출시 된 모든 최신 기술로 개발되었다. Esoteric의 VMK-5 메커니즘을 사용하는데, 이 제품에는이 CD / SACD의 모든 새로운 기능을 표시 할 수있는 새로운 4.3 "TFT LCD가 제공된다. SACD 드라이브에 DAC 카드를 추가하면 플레이어로 사용할 수도 있다.

SACD 드라이브는 Esoteric의 새로운 VMK-5 메커니즘을 전기 엔진의 마찰과 스트레스를 최소화하는 VRDS 기술과 통합한다. 이것이 재생 속도가 매우 매끄럽고 시스템이 매우 조용한 이유이다. 최신 AC / DC 및 DC / DC 조정 기술을 통합 한 새로운 대형 전원 공급 장치를 사용하여 최상의 오디오 성능을 얻는다. 이 새로운 전원 공급 장치는 쓸모없는 열로 변환되는 전력 손실을 제한하여 부품의 수명을 연장한다.

255 단계로 16Mio 이상의 색상 및 밝기를 제어 할 수있는 새로운 4.3 인치 LCD 화면이 사용된다. 신호 보드는 디지털 데이터의 정확한 경로를 정확하게 제어하기 위해 개발되었으며 자체 모니터링 오류 시스템도 포함한다. 이 플레이어는 또한 새로운 업 샘플링 모듈과 APD (Asynchrous Data Processor) 및 새로운 마스터 클럭 생성기 (MCG) 시스템을 통합한다. 동일한 라인에서 DAC의 최상의 오디오 성능을 얻기 위해 SACD Heritage는 지터를 최소화하기 위해 DSD 출력과 워드 클럭 아웃 커넥터를 통합한다.

SACD 드라이브 헤리티지는 하나의 세련된 알루미늄 상자로 구성되어 있다. 전면 패널은 IR 수신기, 대기 LED, SACD 메커니즘 트레이, LCD 화면 및 조명 로고로 구성되며, 명령 버튼은 장치의 오른쪽에 있다. Orpheus 로고는 섬세하고 특수한 기계적 프로세스를 사용하여 전면 패널에 새겨 져 있어, 장치를 켜면 아름다운 백라이트가 로고를 비추고 장치 작동 준비가 완료되었음을 사용자에게 알려준다. 전면 패널의 놀라운 곡선은 클래스와 매우 세련된 스타일로 Orpheus 로고의 물결을 상기시킨다.

Orpheus Heritage DAC

새로운 Heritage DAC는 DSD (Direct Stream Digital) 입력과 같은 새로운 기능으로 업데이트되었으며, 새로운 DAC는 외부 디지털 클럭 소스로 클럭 할 수 있는 하이엔드 DAC이다.

Heritage DAC에서는 외부 클록이 사용되지 않으면 Time Lock 모듈은 지터를 최소화하기 위해 DAC의 모든 다른 단계에서 사용되는 자체 마스터 클록을 생성한다. 또한 여러 업 샘플링 모듈과 고유 한 독점 DAC 드라이브 모듈과 채널당 4개의 DAC칩을 사용하여 높은 수준의 오디오 기술을 유지한다.

스크램블링 기술은 DAC 단계에서 생성된 노이즈를 낮추는 데 사용됩니다. Heritage DAC를 컴퓨터와 연결하여 인상적인 외부 오디오 변환기로 사용하기 위해 Firewire 및 USB 192KHz 입력도 통합되었다.

최고의 성능을 유지하기 위해 듀얼 모노 아키텍처를 유지하는데, 각 채널마다 자체 전원 공급 장치와 자체 변압기가 있어 채널 간의 모든 상호 작용을 없애준다. 모든 새로운 기능을 통합하고 Orpheus의 가장 전설적인 제품을 향상시키기 위해 DSP 및 MCU 보드도 업그레이드 되었다.

Heritage DAC는 두 개의 분리 된 상자로 구성되는데, LED와 Orpheus 로고가있는 상자가 전원 공급 장치이다. 전기 플러그에서 나오는 시끄러운 AC 전압을 조절 된 깨끗한 DC 전압으로 변환하는 것이 목표이다. 다른 상자는 모든 디지털 신호 처리 및 디지털-아날로그 변환을 수행하는 모든 전자 장치를 포함하는 상자이다. 이 분리는 AC에서 DC 로의 전압 변환 단계에서 발생하는 노이즈가 발생하지 않도록하기 위해 수행된다. Orpheus 로고는 섬세하고 특수한 기계적 프로세스를 사용하여 전면 패널에 새겨져 있다. 장치를 켜면 아름다운 백라이트가 로고를 비추고 장치 작동 준비가 완료되었음을 사용자에게 알려준다. 두 개의 분리 된 상자의 전면 패널에있는 놀라운 곡선은 Orpheus 로고 웨이브의 세련되고 고급스러운 스타일을 상기시킨다. 이 제품은 화려한 오디오 장치 일뿐만 아니라 최첨단 기계 설계이다.

이처럼 초고가 하이엔드 시스템으로 극한의 리얼리티를 보여줄 오르페우스 헤리티지 시리즈는 오디오엑스포서울 2019의 ES오디오 부스에서 만나볼 수 있다.

Orpheus Heritage Preamplifier Specifications

Analog inputs 8x unbalanced 8x balanced 4 x balanced processor inputs Analog outputs 4 x unbalanced 4 x balanced 2x unbalanced record outputs Input impedance Unbalanced outputs 47 KΩ Balanced outputs 95 KΩ Output impedance Unbalanced outputs 75 Ω Balanced outputs 150 Ω Maximal input voltage 11 Vrms Maximal output voltage 8 Vrms (6.2 Vrms saturation level) Frequency response +/- 0.002 dB (from 20 Hz to 20 KHz)

Total Harmonic Distortion + Noise (THD + N) 120 dBr Signal to Noise Ratio (SNR) 125 dBr Noise floor 130 dB Crosstalk Channels right and left totally separated Crosstalk between channels > 95 dB Digital volume control from -100 dB to +10 dB by 0.5 dB steps Dimensions (W x L x H) Power supply: 440 x 420 x 140 mm Preamplifier: 440 x 420 x 80 mm Weight Power supply: 24.3 Kg Preamplifier: 13.8 Kg

Orpheus Heritage Ultimate Power Amplifier Specifications

Amplifier modes Mono Output stage Class AB Analog inputs 1 x unbalanced 1 x balanced Outputs Single speaker terminal allowing mono connections Input sensitivity 2 Vrms on XLR for the maximal rated power 1 Vrms on RCA for the maximal rated power Output power Mono mode on 4 [Ω] load: 1 x 2000 W

Gain Mono RCA: 87.1 V/V; 38.8 dB Mono XLR: 43.5 V/V; 32.8 dB Total Harmonic Distortion + Noise (THD+N) Mono mode / 800 W on 4Ω THD+N: 110 dBr Signal to Noise Ratio (SNR) Mono mode / 800 W on 4Ω SNR: 105 dBr Input impedence 94 K Ω on XLR 47K Ω on RCA Output impedence 10m Ω Slew rate on 4 Ω 100 V/μs Linearity 20W on 4 Ω +/- 0.06 dB (from 20 Hz to 20 KHz)

Maximal voltage swing 120v (-60 V to +60 V) Maximum RMS voltage Mono mode 1 x 110 V Maximum output current Mono mode 1 x 50 A Propagation delay 550 ns Power consumption Idle: 95W Standby: 5W Dimension 440 x 420 x 410 mm Weight 85 Kg

Orpheus Heritage SACD Specifications

Upsampling CD/SACD transport Drive mechanism EsotericTM VRDS VMK-5, CD and SACD mechanism CD loading type Tray loading Disc compatibility SACD, SACD HYBRID, CD, CD-R, CD-RW Digital outputs 1 x Orpheus DSD 1 x AES/EBU (24 bits @ 192KHz) 1 x S/PDIF (24 bits @ 192KHz) 1 x Toslink (24 bits @ 192KHz)

Word clock output 44.1KHz, 48KHz, 96KHz, 192KHz Module 1 x Master Clock Generator (MCG) 1 x Asynchronous Data Processorr (ADP) Power consumption Reading: 26 W Standby: 2 W Dimensions (WxLxH) 440 x 420 x 140 mm Weight 18.6 Kg

Orpheus Heritage DAC Specifications

Digital inputs 2 x AES/EBU (24 bits @192 KHz) 2 x S/PDIF (24 bits @ 192 KHz) 1 x Orpheus DSD (Compatible with SACD HE) 1 x DSD and PCM over USB (Asio compatible 24bits @ 192KHz) 1 x Firewire (24 bits @ 192 KHz) 1 x Toslink (24 bits @ 192 KHz) Analog outputs 2 x balanced (XLR) 2 x unbalanced (RCA) Word clock in/out 44.1 KHz, 48KHz, 96KHz, 192KHz Modules 1 x Master Clock Generator (MCG) 1 x Asynchronous Data Processor (ADP) 2 x Upsampling & Scrambler Processor (USP)

Total Harmonic Distortion + Noise (THD + N) 115 dBr Signal to Noise Ratio (SNR) 120 dBr Linearity less than 0.01 dB (from 20Hz to 20KHz) Noise floor 140 dB Power consumption Operating: 60W Standby: 7W Dimensions (WxLxH) Power supply: 440 x 420 x 140 mm D/A Converter: 440 x 420 x 80 mm Weight Power supply: 24.3 Kg D/A Converter: 11.7 Kg
